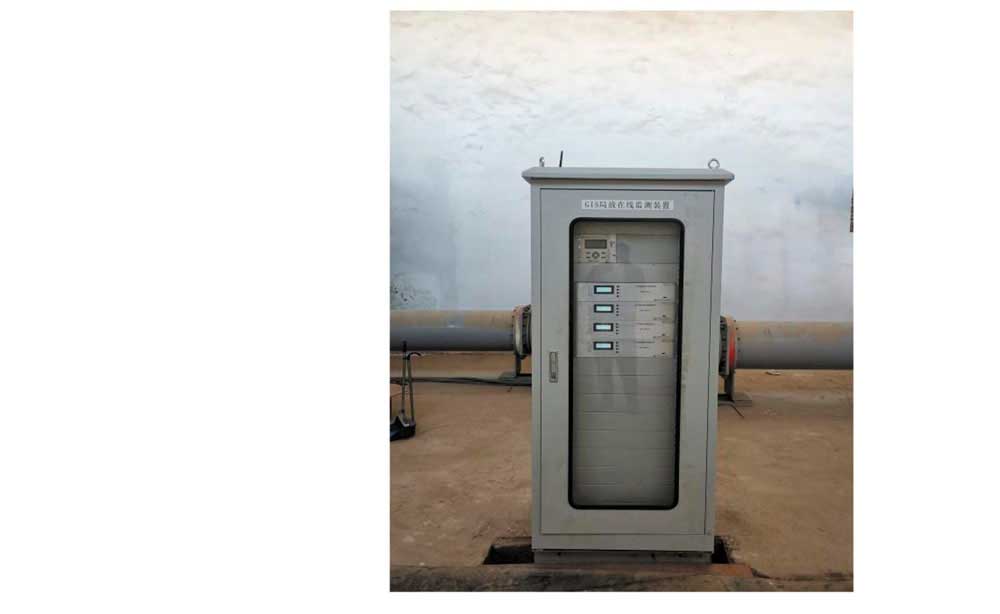

YFDWS-200FGIS微水密度在线监测系统

1、概述

本系统能长期在线监测GIS气室压力、密度、湿度及其变化趋势，其功能是在GIS气体有关指标出现变化时，给出变化曲线;有关指标达到报警状态时，报警或自动启动报警装置;当有关指标超标达到危险状况时，报警或自动启动闭锁置，禁止断路器动作，以保障设备和变电站整套系统的安全。

2、监测意义

GIS是高精尖输电设备，内部充装着SF6气体，具有占地面积小、运行噪音小、无火灾危险的特点。所以， SF6气体各项参数指标是保证GIS设备是否能够安全可靠运行的重要因素，其中，水分含量参数的影响较大。

在SF6气体的各项参数中，水分含量的影响较大，如水分含量超标带来的开关绝缘性能降低，导致高压击穿;SF6被电弧分解后形成SF4+/SF2+/SF5+及负离子F2-/F-/SF-,水分的存在对分解物的复合和断口间介质强度的恢复起阻碍作用，电弧分解物和SF6经过水解产生HF和H2SO4，会对某些金属物和绝缘件产生腐蚀作用，影响高压开关的使用寿命，等等一系列危险。而在人工检测SF6微水值时，会对设备产生次伤害，气旋流会带入水分，气体流失再补气的问题，同时本来无毒的SF6气体在GIS开断拉弧后会产生剧毒，人工检测有相当大危险。

3、监测原理

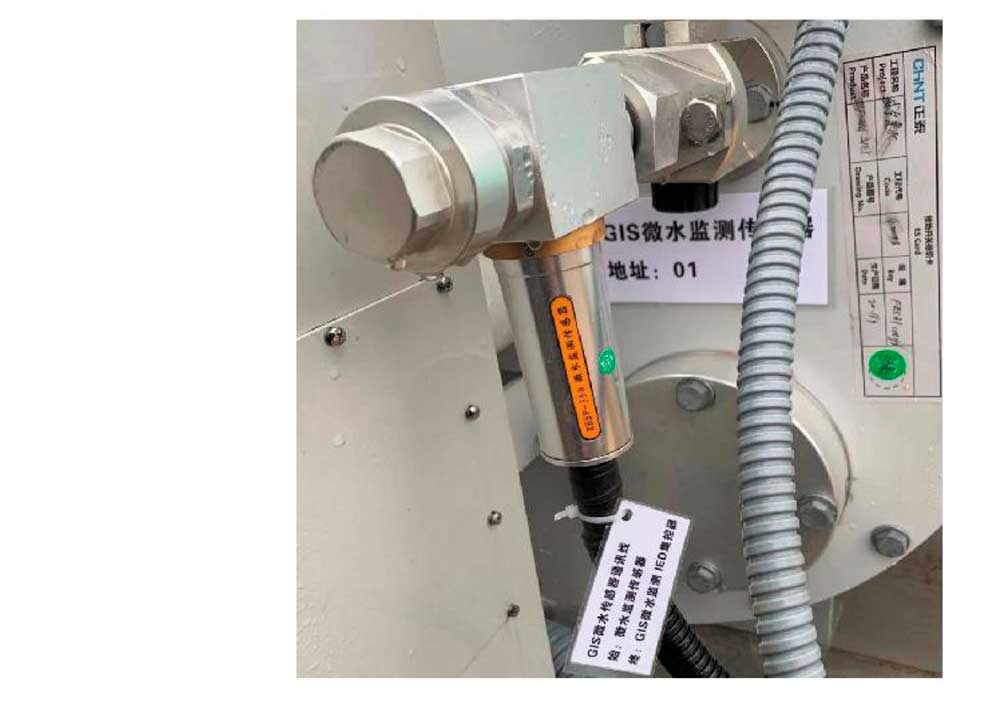

变送器主要由以下部分组成:传感器、微循环系统、密封系统和变送部分。

传感器:由露点传感器、温度传感器和压力传感器组成。露点传感器有自动校准和自动加热功能，这两个功能能确保快速测量和长期稳定性。

微循环系统:它的作用是使主气室与采样点的湿度能够快速达到平衡，解决在线测量不准及难以反映主气室湿度的问题。并且它的体积微小且耗电少。微循环系统运行过程中不会造成高压开关中微粒物产生杨尘的问题。

密封系统:变送器密封部分一体成型，通过0型圈进行密封。这些都使变送器拥有优异的密封性和可方便拆卸性。

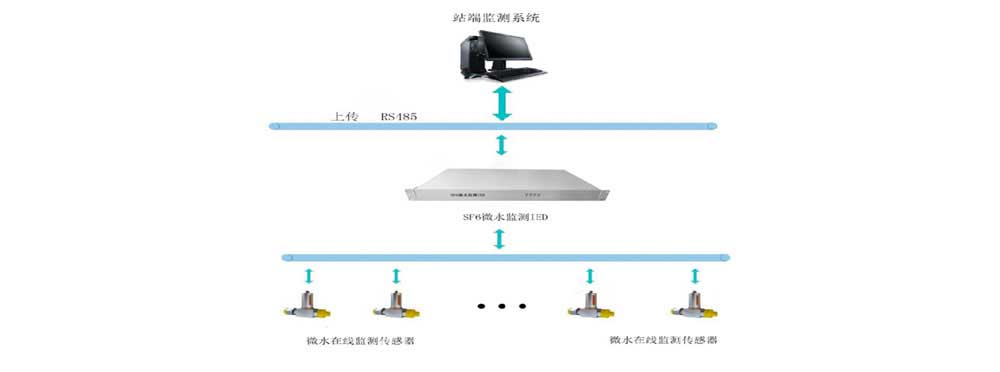

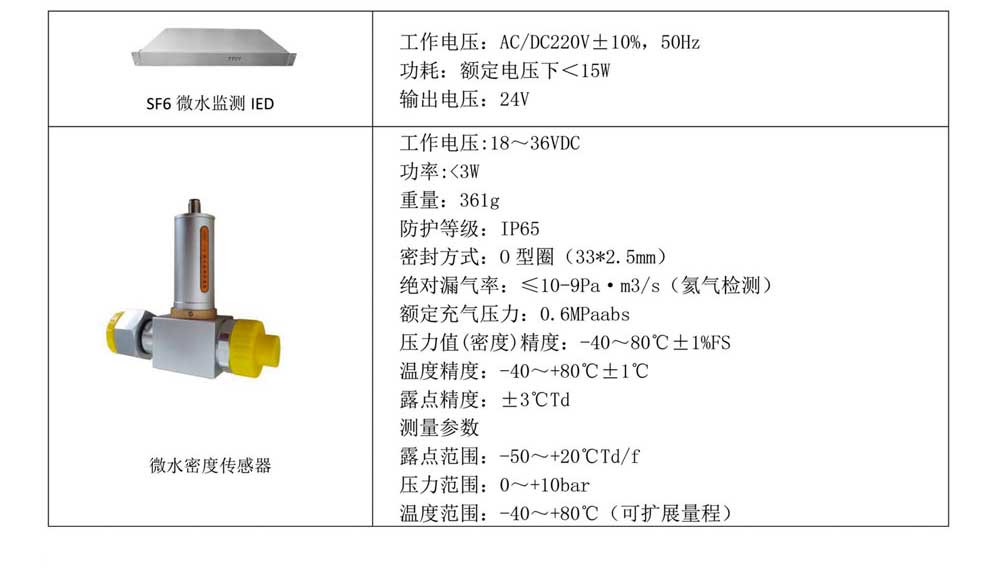

变送部分:输出RS485信号。且可以选购分配器，进行手牵手供电和通信，可为客户节省大量的电缆成本。
